Bonjour,
Vous souhaitez effectuer quelques mesures à partir d'une photographie pour votre usage personnel ou professionnel. Des logiciels existent à ce sujet et vous proposent généralement des règles à superposer sur votre objet à mesurer. PMeter et Screen Ruler en sont deux exemples.
Toutefois, si vous désirez obtenir automatiquement ou manuellement des valeurs réelles en kilomètres ou en centimètres ou en nanomètres, ou en inch, yard, mile ou degrés, ces produits ne seront pas adaptés à votre demande.
Le produit qui suit, Digimizer répond à vos besoins en procédant différemment, par un étalonnage de l'unité utilisée et par transformation automatique des pixels mesurés en valeurs exprimées dans l'unité que vous avez sélectionnée.
Une autre vision de l'outil de mesure...
Digimizer est équipé d'un ensemble d'outils de mesure puissants avec collecte automatique et stockage de données permettant de déterminer les longueurs présentes sur des fichiers image scannés ou importés au format JPG, GIF, TIFF, BMP, PNG, WMF, EMF et DICOM. y compris des radiographies.
Ces opérations sont précédées d'un calibrage de l'unité de mesure que vous pouvez déterminer facilement.
(présentation partielle éditeur)
"Digimizer est un logiciel gratuit d'analyse d'images facile à utiliser et flexible qui permet des mesures manuelles précises ainsi que la détection automatique d'objets avec des mesures de caractéristiques d'objets.
Les images peuvent être des radiographies, des micrographies, etc. Les formats de fichiers pris en charge sont les fichiers JPG, GIF, TIFF, BMP, PNG, WMF, EMF et DICOM. Les images peuvent être pivotées, retournées ou redressées. La luminosité et le contraste de l'image peuvent être ajustés. Plusieurs filtres peuvent être appliqués.
Fonctionnalités :
- Opérations sur les fichiers image
- Manipulation d'image
- Mesures manuelles
- L'analyse d'image
- Liste de mesures
- Statistiques
Les scripts définis par l'utilisateur permettent l'automatisation des tâches répétitives"
- Version : 5.3.4 du 03/06/2018
- Licence : Gratuit
- Taille du téléchargement : 9.8 (MSI)
- Langue : anglais
- Supports : Windows 7, 8/8.1, 10
- Analyse par VirusTotal: 0/59 au 04/06/2018 à 05h36 UTC by Kappa (voir le résultat de l'analyse)
- Lien direct de l'éditeur pour le téléchargement : Digimizer
- Page de l'éditeur pour le téléchargement : Digimizer
- Page de l'éditeur pour la présentation du logiciel : Digimizer
- Digimizer est livré en téléchargement sous forme de fichier MSI d'installation. L'ensemble est propre et exempt de toute trace de nuisible :
Remarque :
Pour que l'installation s'exécute vous devez avoir sauvegardé le fichier téléchargé digimizersetup.msi dans un dossier du disque système de votre PC et le logiciel sera installé dans le dossier Programmes, uniquement. Dans le cas contraire un message d'erreur vous préviendra de l'impossibilité d'une lecture du fichier msi.

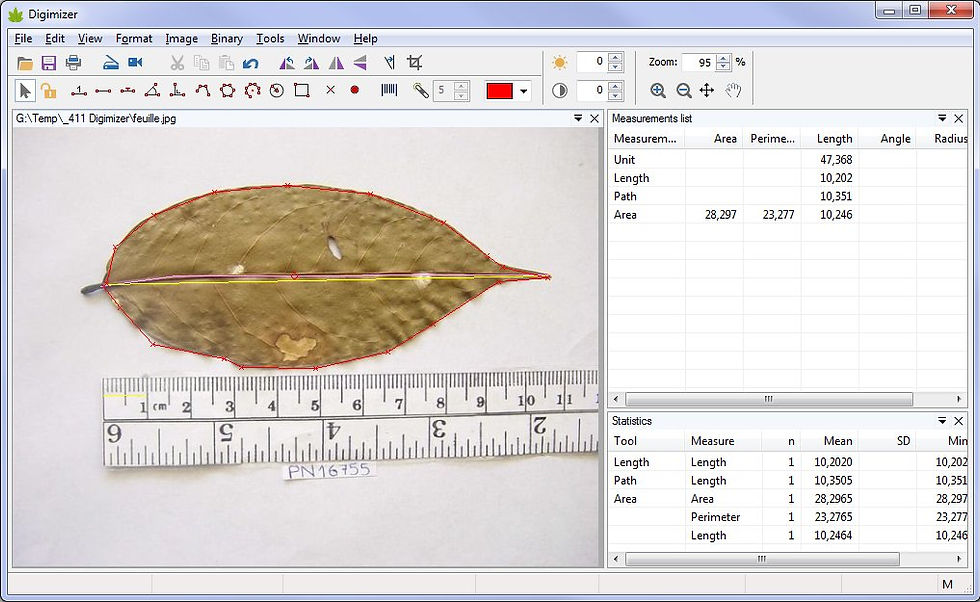

- L'interface comprend une barre de menu conventionnelle secondée par deux barres d'icônes, l'une pour la gestion de l'image et l'autre pour les actions possibles. Sous ces barres se trouve à gauche la fenêtre de visualisation de l'image et à droite la liste des mesures obtenues accompagnée d'un tableau de statistiques. Une aide en anglais est aussi disponible en local :
- Des Options assure la configuration du logiciel…
.... et pour les Listes plusieurs colonnes peuvent être sélectionnées suivant vos besoins :
- Prenons un exemple : soit à définir les caractéristiques dimensionnelles d'une feuille, mais vous pouvez aussi prendre, une fusée, un gratte-ciel, une mouche ou une bactérie, selon votre choix ! :
Pour pouvoir obtenir de bons résultats, il convient d'avoir sur votre image un élément de référence (instrument de mesure, personnage, fenêtre, etc.) dont vous pouvez évaluer la dimension. Celle-ci servira à l'étalonnage de votre unité de mesure.
- La première opération consiste donc à définir cette unité de mesure, puis de procéder au mesurage :
- Les unités proposées devraient convenir à la plupart des mesures envisagées :
- Chaque dimensionnement peut être matérialisé par une couleur différente et un mode de mesurage différent (longueur, angle, forme segmentée, cercle, etc.) :
Une fois accomplie la mesure est automatiquement indiquée en temps réel dans la liste.
- Les contours peuvent aussi être mesurés…
... avec toujours un résultat instantané :
- Cependant pour ce cas le tracé est obtenu par juxtaposition de segments rectilignes et pour un dimensionnement de courbes la précision en pâtit. Un petit tour par le fichier d'aide vous propose une solution plus sophistiquée :
- Le suivi scrupuleux de ce mode opératoire spécifique est représenté par les captures d'écran qui suivent :
... et le résultat est beaucoup plus précis :

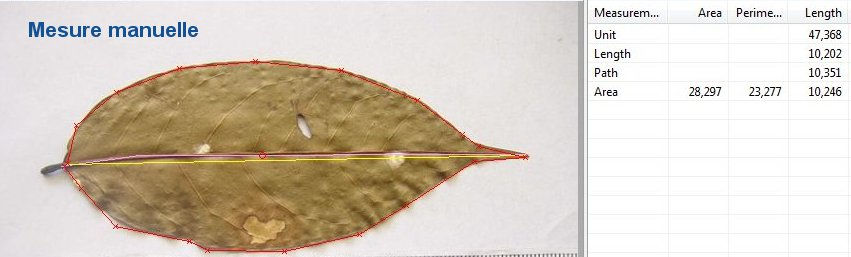

- Et si vous faites un comparatif, cette méthode automatique pour la mesure du contour montre tous ses avantages face à la méthode manuelle :
- Bien entendu, il vous est possible de sauvegarder les résultats de cette procédure qu'elle soit manuelle ou automatique. Un fichier de type XLSX est alors créé avec toutes les données récoltées :

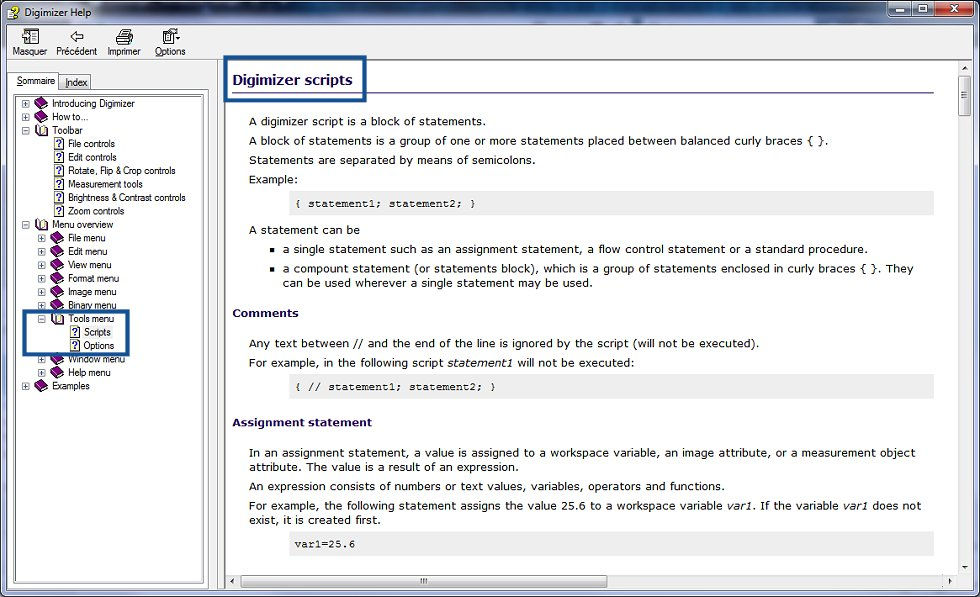

- D'autres fonctionnalités et filtres plus spécifiques à la gestion de l'image (pour augmenter la précision du mesurage) sont présents dans ce logiciel que vous découvrirez par un test plus approfondi. . En particulier pour la création de scripts permettant d'automatiser certaines tâches :
Programmation réservée aux utilisateurs avertis.
Digimizer est une application pratique que vous pouvez utiliser pour effectuer manuellement des opérations de mesure ou automatiquement via des ensembles de scripts. La collecte de données s'effectue facilement avec des options permettant d'enregistrer les graphiques dans un fichier. Votre attention est concentrée sur les outils de dessin, avec lesquels vous pourrez mesurer n'importe quel chemin, zone, angle ou longueur. Digimizer est un logiciel à découvrir.
Bon test et bonne journée 😀 Kappa
